M14 - Серия Штурмовых Винтовок (США)

М14 - американская автоматическая винтовка.

М14 - американская автоматическая винтовка.

М14 - американская автоматическая винтовка, состоявшая на вооружении армии США в 1950-1960 годах.

Хотя М14 в значительной степени была заменена винтовками семейства M16, она остается на вооружении морской пехоты и ВМС США, а также армий ряда иных государств.

Опыт боевых действий войск во Второй мировой войне показал, что штатная винтовка M1 Garand при всех ее достоинствах нуждается в серьёзной модернизации. Наибольшие нарекания вызывала система питания винтовки M1 Garand с использованием пачек на 8 патронов, не допускавших дозарядки полупустого магазина. Кроме того, эта система имела определенный недостаток - выброс пустой пачки сопровождался резким звуком, который мог предупредить противника о том, что боезапас винтовки израсходован. К тому же, газовый двигатель с большой длиной и массой подвижных частей вызывал снижение кучности стрельбы.

Опыты по усовершенствованию винтовки M1 Garand начались еще в ходе войны. В 1944 году американцы создали прототип винтовки Т20, оснастив М1 отъемным магазином на 20 патронов от автоматической винтовки Браунинг M1918, а также введя возможность стрельбы очередями.

После окончания войны американцы начали работы по созданию нового патрона, который при меньших габаритных размерах сохранил бы баллистические характеристики патрона 7,62×63 мм. Новый патрон, 7,62×51 мм был создан к началу 1950-х годов, принят на вооружение армии США в 1952 году и в 1954 году - стандартизован в качестве штатного патрона НАТО.

Под этот патрон был разработан следующий прототип - Т37, который отличался тем, что газоотводная камера была перенесена немного назад от дульного среза. Дальнейшие разработки и испытания привели к созданию прототипа Т44, отличавшегося от Т37 главным образом модифицированной системой газового двигателя, в которой схема с длинным ходом поршня была заменена схемой с коротким (около 37 мм) ходом поршня.

В целом, винтовка М14 в момент своего появления вполне удовлетворяла американских военных. Она была достаточно легкой, имела большую эффективную дальность стрельбы, хорошую точность и убойность боеприпаса.

Вместе с М-14 был разработан и принят на вооружение армии США новый винтовочный гранатомет M76 (который устанавливался на винтовку), а также кумулятивная 66-мм винтовочная граната M31.

Однако M14 оказалась малопригодной к новым условиям войны, что быстро выявили боевые действия США во Вьетнаме. М14 была слишком длинной для боев в джунглях, большая масса каждого патрона снижала носимый боезапас до неприемлемо малого, вести огонь очередями из винтовки хоть сколько-нибудь прицельно было возможно лишь с сошек или упора, да и то на небольшие дальности. Большинство винтовок выдавалось солдатам со снятым переводчиком режимов огня, так как в большинстве случаев стрельба очередями была не более чем пустой тратой патронов - по отзывам стрелявших из М14, на дальности в 100 метров 3-я пуля в очереди уходила на 10 метров выше начальной точки прицеливания. При необходимости переводчик мог быть установлен обратно на винтовку в полевых условиях.

В результате, Армии США пришлось срочно принимать на вооружение новый образец - Armalite AR-15/M16 под малокалиберный промежуточный патрон 5,56×45 мм. Тем не менее, M14 была основной винтовкой в Корпусе морской пехоты вплоть до 1967 года, а в дальнейшем сохранялась на вооружении в ВМС США и Национальной гвардии.

В середине 2003 года правительством США было принято решение о распродаже 300 тыс. M-14 с армейских складов.

Винтовка М14 - автоматическое оружие с магазинным питанием и газовым двигателем автоматики. Газоотводный узел закреплен под стволом, газовый поршень выполнен в виде стакана и имеет короткий рабочий ход. При этом газы внутрь газового поршня подаются через отверстие в стволе и отверстие в стенке поршня, при этом после отхода поршня назад на несколько миллиметров подача газов внутрь поршня перекрывается автоматически, тем самым отсекая «лишние» газы и смягчая работу автоматики. Газовый поршень своей возвратной пружины не имеет. Он действует на расположенную под стволом затворную раму, которая длинным рычагом связана с поворотным затвором. Затвор по конструкции схож с затвором М1 Garand, запирает ствол поворотом вправо на 2 боевых упора, входящих в вырезы ствольной коробки. Обычный выступ затвора, взаимодействующий с затворной рамой, в М14 заменен роликом для уменьшения износа. Возвратная пружина расположена под стволом и действует на затворную раму. Ударно-спусковой механизм - курковый, по типу M1 Garand, но с добавлением механизма, допускающего стрельбу очередями. и переводчика режимов огня на правой стороне ствольной коробки, над спусковым крючком. На левой стороне ствольной коробки расположена затворная задержка, останавливающая затвор в открытом положении после израсходования всех патронов в магазине. Магазины коробчатые, отъемные, двухрядные, на 20 патронов. Снаряжение магазинов может осуществляться без отсоединения от оружия при помощи стандартных обойм на 5 патронов, для чего на верхней части ствольной коробки сделаны направляющие для обойм. Рычаг предохранителя выполнен в передней части спусковой скобы. Прицельные приспособления - регулируемый диоптрический целик на задней части ствольной коробки и мушка в намушнике на дульной части ствола.

Ствол оснащен щелевым пламегасителем и имеет крепление для штыка. Ложа деревянная, с полупистолетной рукояткой и металлической верхней накладкой на стволе. У винтовок М14А1 ложа иной конструкции - деревянная с пистолетной рукояткой и прикладом, поднятым на линию ствола. На цевье М14А1 расположена передняя складная рукоятка, на газовую камеру крепятся легкие сошки, а на пламегаситель - специальный съемный дульный тормоз-компенсатор.

М14 - американская автоматическая винтовка.

М14 - американская автоматическая винтовка.

Варианты и модификации:

M14A1 - модификация 1963 года.

M14M (M14, Modified) - коммерческий вариант, самозарядная винтовка с возможностью стрельбы только одиночными выстрелами.

M14 National Match - коммерческий вариант, «целевая» винтовка с улучшенной обработкой канала ствола и деталей ударно-спускового механизма.

M1A - коммерческий самозарядный вариант производства «Springfield Armory», со стандартными деревянными ложей, прикладом и ствольной накладкой.

M1A-A1 Scout - модификация M1A, коммерческий самозарядный вариант производства «Springfield Armory», со стандартными деревянными ложей и прикладом; новой ствольной накладкой, изготовленной из чёрной пластмассы и стекловолокна; креплением для оптического прицела, новым пламегасителем и регулируемыми сошками; комплектуется магазинами на 5, 10 или 20 патронов.

  • M1A-A1 Bush - модификация M1A, коммерческий самозарядный вариант производства «Springfield Armory», с новыми ложей, прикладом и ствольной накладкой, изготовленными из чёрной пластмассы и стекловолокна; комплектуется магазинами на 5, 10 или 20 патронов.
  • M1A SOCOM 16 - модель 2004 года с укороченным до 16 дюймов стволом и изменённой газоотводной системой;
  • M1A SOCOM II - модель 2005 года, модификация M1A SOCOM 16 с прицельной планкой «Пикатинни»

M14A и M14SA - коммерческие самозарядные варианты, изготовленные в 1984-1991 «Federal Ordnance» из стандартных автоматических M-14.

M21 - снайперская винтовка, разработанная в 1960е годы на основе «целевой» винтовки M14 National Match.

M25 Sniper Weapon System - снайперская винтовка, разработанная в начале 1990х годов для спецподразделений армии и ВМС США.

United States Marine Corps Designated Marksman Rifle - снайперская винтовка 2001 года для морской пехоты США с новой ложей и прикладом «McMillan Tactical M2A», оснащенная планкой Picatinny rail и сошкой «Harris S-L bipod».

Mk 14 Mod 0 Enhanced Battle Rifle - снайперская винтовка 2004 года для сил специального назначения ВМС США, c новой ложей производства «Smith Enterprise Inc.», новым стволом, телескопическим регулируемым прикладом, пистолетной рукояткой, сошками, планкой Picatinny rail и изменённым пламегасителем.

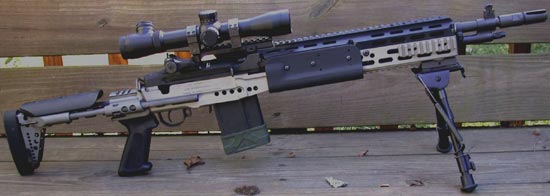

  • MK14 Mod 0 type SEI - коммерческий самозарядный вариант Mk 14 Mod 0 производства «Smith Enterprise Inc.»

SOCOM II M1A и SOCOM 16 - модернизированные варианты 2005 года из более легих материалов производства компании «Springfield Armory, Inc.» с укороченным до 412,7 мм стволом, новым тормозом-компенсатором, цевьём «Cluster rail» (с планками типа «Weaver») и магазином на 10 патронов.

M39 Enhanced Marksman Rifle - марксманская винтовка 2008 года для морской пехоты США с новой ложей и прикладом, оснащенная планкой Picatinny rail, оптическим прицелом M8541 Scout Sniper Day Scope и сошкой «Harris S-L bipod».

Norinco M305 (Norinco M14S) - коммерческий самозарядный вариант производства КНР.

Täpsuspüss M14-TP - снайперская винтовка для эстонской армии, оснащённая тяжёлым стволом, сошкой, пластмассовым прикладом и оптическим прицелом переменного (2,5х-10х) увеличения. Масса винтовки увеличилась до 5,8 кг.
