РПУ-14 — советская буксируемая реактивная пусковая установка.

В середине 50-х годов в ГСОКБ-43 была разработана буксируемая реактивная пусковая установка PПУ-14 для запуска турбореактивных снарядов М-14-ОФ и М-14Д. Пусковая установка была разработана прежде всего для вооружения подразделений реактивной артиллерии воздушно-десантных войск СССР. В ней удачно сочетаются малые размеры и вес — с высокой огневой мощью.

Опытные образцы РПУ-14 прошли заводские испытания в течение 1956 года. А с 3 мая по 27 июня 1957 года две РПУ-14 успешно выдержали полигонные испытания, в ходе которых прошли на прицепе автомобиля ГАЗ-63 по 3000 км.

Единственным иностранным аналогом является польская реактивная пусковая установка WP-8 (Польша) для стрельбы турбореактивными снарядами калибра 140мм. Эта буксируемая установка в отличие от РПУ-14 имеет пакет направляющих из восьми стволов (два ряда по четыре ствола в каждом). Установкой подобного типа может считаться китайская установка Тип-63 для стрельбы турбореактивными снарядами калибра 107 мм.

Пусковая установка состоит из следующих основных частей: качающейся части, верхнего станка, подъемного механизма, поворотного механизма, нижнего станка, станин, колес, прицельных приспособлений и электрооборудования

В конструкции ходовой части использованы колеса от грузового автомобиля ГАЗ-АА с шиной ГК и со ступицей от пушки Д-44. Подрессоривание торсионное, включается и выключается автоматически при сведении и разведении станин. Пакет направляющих (четыре ряда по четыре ствола в каждом) на сварной люльке вместе с прицельными приспособлениями закреплен на верхнем станке лафета. Здесь же смонтирован подъемный механизм секторного типа и поворотный механизм винтового типа. Установка имеет минометный панорамный прицел МП-46М. Нижний станок с подрессориванием представляет собой стальную полуотливку, внутри которой собраны торсионное подрессоривание и механизм горизонтирования. Нижний станок является основанием вращающейся части пусковой установки. Станины трубчатого сечения с постоянными сошниками шарнирно присоединены к нижнему станку.

Пусковая установка может транспортироваться авиацией и сбрасываться на парашютах в имеющихся на вооружении контейнерах; перевозится за автомобилями (см. рисунок) и тягачами, а также (на малые расстояния) вручную силами орудийного расчета. Для перекатывания установки вручную под хоботовую часть подставляется специальный каток, который в походном положении закрепляется и перевозится на станинах. Для перевода пусковой установки из походного положения в боевое требуется 2 минуты. Заряжание установки производится вручную. Расчет - 5чел.

Пусковая установка РПУ-14 могла быть эффективно использована:

  • При стрельбе снарядами М-14-ОФ: для подавления (уничтожения) живой силы и огневых средств противника, расположенного открыто или за легкими укрытиями; для подавления (уничтожения) артиллерийских и минометных батарей и реактивных установок противника; для разрушения легких полевых дерево-земляных сооружений.
  • При стрельбе снарядами М-14Д: для задымления наблюдательных пунктов и огневых точек противника; для целеуказания или пристрелки; для создания дымовых завес.

Во время стрельбы пульт управления и расчет должны находиться в укрытии или на расстоянии, безопасном от воздействия газовой струи снарядов (в 50-60 м от пусковой установки). Выносная катушка предназначена для производства стрельбы из укрытия, расположенного на расстоянии до 80 м от пусковой установки.

РПУ-14 могла эффективно использоваться для огневой поддержки войск при десантных операциях и при ведении боевых действий в труднодоступной местности.

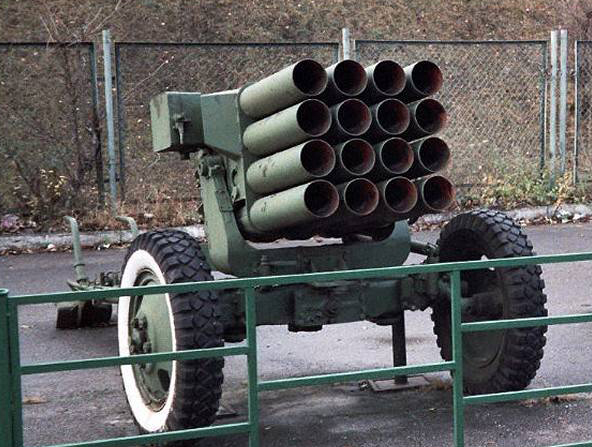

RPU 14 2

Характеристики:

  • Масса, кг: 1560;
  • Клиренс, мм: 320;
  • Скорость возки по шоссе, км/ч: до 65;
  • Длина, мм: 4150;
  • Длина ствола, мм: 1150;
  • Ширина, мм: 1730;
  • Высота, мм: 1450;
  • Экипаж (расчет), чел.: 5;
  • Калибр, мм: 140,3;
  • Лафет: двухстанинный;
  • Угол возвышения: +2,5..+50;
  • Угол поворота: −12..+12;
  • Прицельная дальность, м: 2000..9810;
  • Максимальная дальность, м: 10 000;
  • Вид боепитания: ручное;
  • Прицел: МП-46М.
